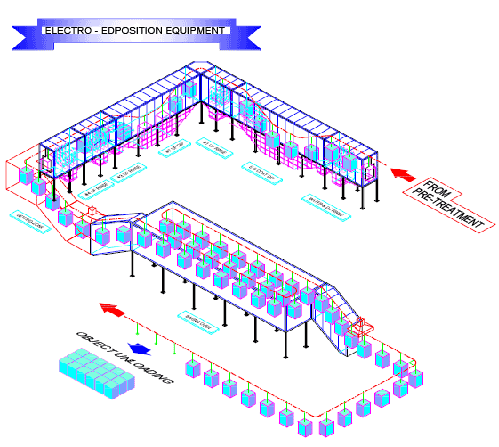

전착도장 설비(ELECTRO EDPOSTION EQUIPMENT)
전착도장이란수용성 도료의 용애속에서 피도물과 도료탱크를 반대극으로 하여 직류(DC)전압을 가하여 전위차에 의해 용액이 전기분해되어 전하를 띤 도료입자가 반대하전을 띤 피도체로 이동하여 도막을 석출시키는 방법이며, 도료의 손실이 적고 용접이음매, 코너부, 피도물내부, 날카로운 선단 등에도 유효한 도장을 할 수 있고 고품질의 도장이 가능합니다. 일반적으로 피도물의 극정에 따라 Anion Type, Cation Type으로 구분되며 현재는 Cation Type이 보편화되어 하도 도장으로 사용하고 있습니다.

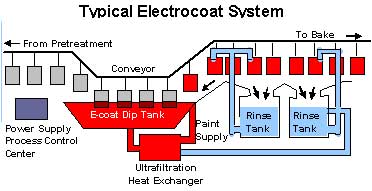

전착 공정은 "전착본조 - UF1 수세 - UF2 수세 - UF3 수세 - 순수세" 로 구성됩니다.

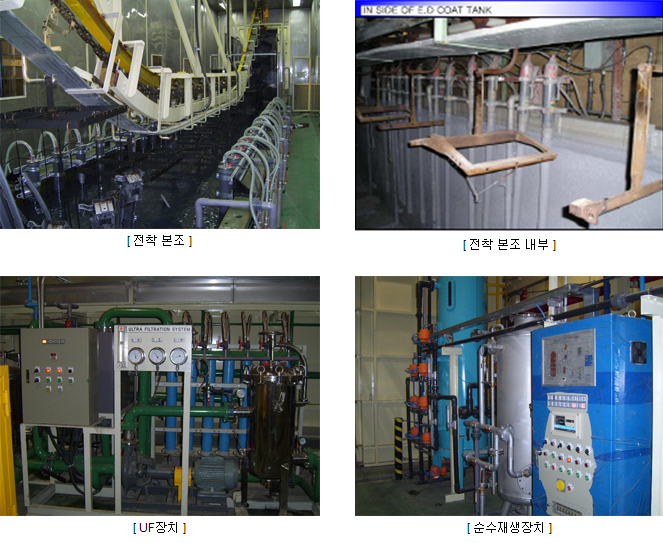

주요장치- 전착 TANK : 강판에 FRP 코팅으로 절연시켜 피도물이 침수되어 전착도장이 될 수 있도록 한 TANK
- 도료여과장치 : 50 - 100 μ 정도의 FILTER를 설치하여 불순물을 제거하는 장치
- 온도조절장치 : 25 - 28℃ 범위내에서 ±1.0℃ 정도로 도료의 온도를 유지시키는 장치로 냉온장치및 Plate Type 열교환기로 구성
- 직류전원 공급장치 : 0 - 400 Volt의 직류전압 발생장치인 정류기와 양극판, 집전자로 구성
- UF 장치 : 한외여과장치(Ultra Filltration)로서 전착 Tank에서 피도물과 함꼐 묻어나온 도료를 회수하는 장치임.
- 격막장치 : 비전도성 재질로 제작된 Casing으로 판형 또는 원형의 극판이 있으며, 극판과 전착도료 사이에 이온 선택성 격막(Membrane)이 설치되어있음.
- 기타 : 극액순환장치, 순수재생장치, 도료공급장치, 도료치환장치 등.
