IB SERIES

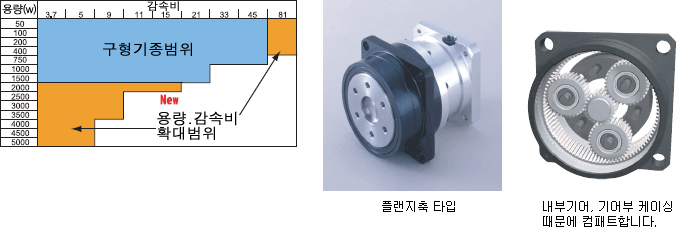

Backlash 3min 사양추가! 단납기 대응 감속비 확대 1/3.7,1/5,1/9,1/11,1/15,1/21,1/33,1/45,1/81
( 확대 추가된 감속비 1/3.7,1/11,1/81 3종 ) 감속기 업계 최공의 컴팩트 실현 Motor 용량의 확대 ( 기존: 50w ~ 1500w, New:2000 ~ 5000w ) 최신 SERVO Motor에 대응 사용간편특징
- 업계 TOP 클래스의 고토르크 전달 용량
- 단납기에 대응
- 저박크랏시 사양 3 min, 15min
- 저소음
- 고효율 90%이상(전부하시)
- 감속비는 모두 정수
- 입력 회전수 6000 r/min 대응
- 주요 써보모터 메이커에 대응
- 플랜지 출력 타입 대응
용도
- 이재 로봇
- 로봇 주변기기
- FA기기 관련
- 반도체 제조 장치
- 공작기계
- 로더 주행·축구동
- 포장 기계(제대기, 비료 포장기)
- 목공 기계
- 의료용 기기
- 감시 카메라
- 자동판매기
- 검사 장치
- 측정 기기
- 레이저 가공기

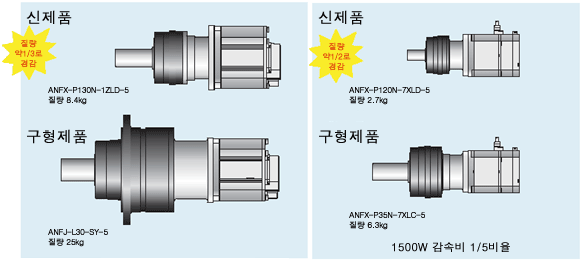

업계 NO.1의 컴패트성
저감속비 안용량 영력에 있어서는 치수 & 질량이 큰폭으로 사이즈다운했습니다.

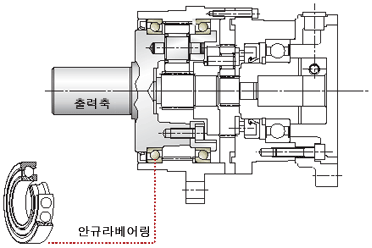

고모멘트 용량(대경 안규라 베어링 채용)
출력축지지의 대경 정밀 안규라 베어링을 채용하고 있기 때문에 컴팩트한 케이싱으로 큰 래디얼 하중을 받게 됩니다.
Angular contact ball bearings (안규라 볼 베어링)
안규라 베어링은, 공작기계등에 사용되는 고정밀의 베어링입니다. 래디얼과 thrust 하중의 양방을 향할 수가 있는 베어링입니다. 일반의 볼 베어링에 비해 높은 Thrust 하중을 받게 됩니다.

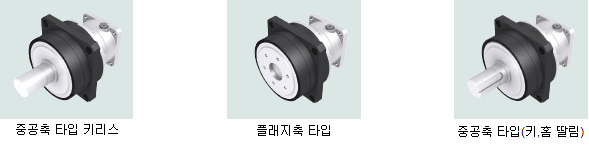

출력축바리에이션
3 종류의 바리에이션을 준비해 있습니다. 고객의 용도에 맞춘 선택이 가능합니다.

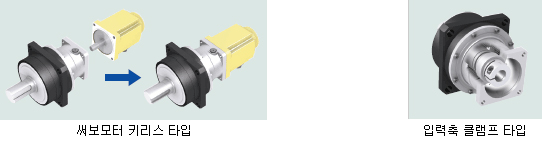

조립방법
설치는 간단합니다.
써보모터와 감속기를 볼트(고객 준비)로 직결 후 내장 클램프 볼트 육각 렌치로 단단히 조이는 것만으로 입력축이 고정되 곧바로 사용가능합니다.
